基于DFRobot行空板M10的智能手表 实现9项实用的开源智能穿戴功能

WatchHIKER是一款基于上海智位机器人（DFRobot）行空板M10的智能手表，其外壳采用3D打印技术制作，并通过Mind+平台实现低代码可视化编程。除了提供可定制的用户界面外，作者为这款手表设计了9项实用的开源智能穿戴功能，包括计步、心率监测、路况查询、天气情况、空气质量检测、紧急联系人、一键录音、噪音检测，甚至可以查看实时货币行情。

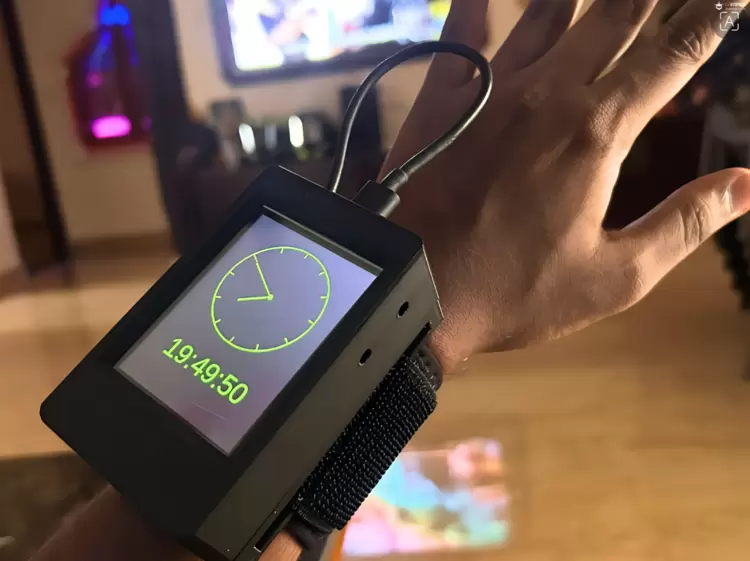

基于DFRobot行空板M10的智能手表WatchHIKER

所需材料

硬件

DFRobot行空板M10

Beetle ESP32-C3

心率传感器

软件

青少年图形化编程软件：Mind+

Autodesk Fusion

其他

3D 打印机及打印材料

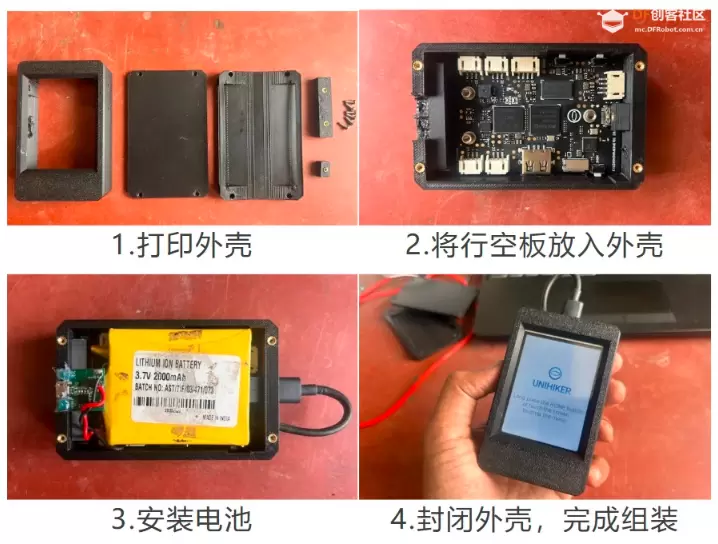

外壳设计和硬件组装

使用Fusion设计WatchHIKER的外壳，作者在背壳上预留了方便腕带穿过的空隙。打印完成后，将行空板M10以屏幕朝外的方向放入外壳内，接下来，连接电池到充电器模块，将组装完成的电池组安装在外壳里。完成以上步骤后，封闭外壳。最后给手表加上表带，作者选择的是“魔术贴”腕带。

功能与程序实现

加载Python脚本

在行空板上打开文件共享并复制完整的Git文件夹。通过代码实现9项开源功能，如心率监测。

心率监测功能

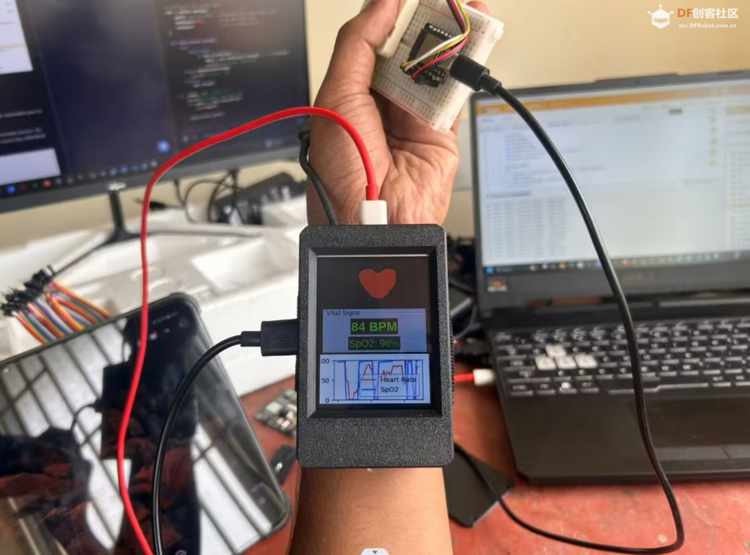

基于DFRobot行空板M10的智能手表WatchHIKER：心律监测

要实现这个功能，我们还需要添加以下两个硬件：Beetle ESP32-C3和心率传感器。

首先将Beetle ESP32 C3编程，让它通过I2C通信从心率传感器读取数据，并将其写入串行端口。这样，行空板就可以读取并绘制血氧饱和度和心率数据了。

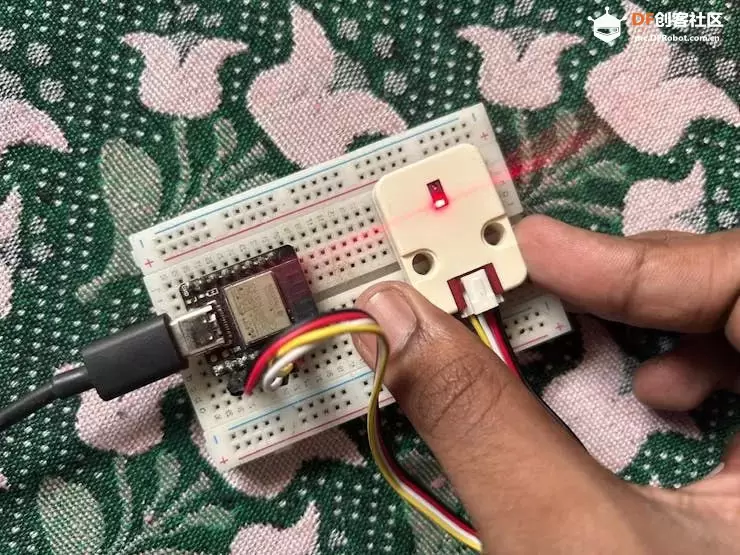

Beetle ESP32-C3和心率传感器

输出心率与血氧饱和度的代码：

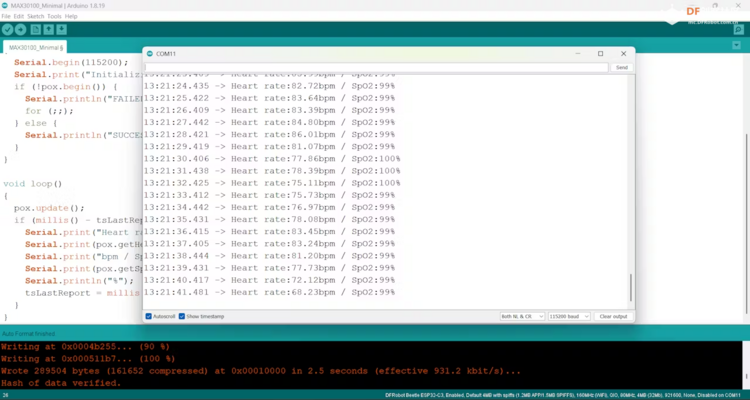

以下是串行终端响应：

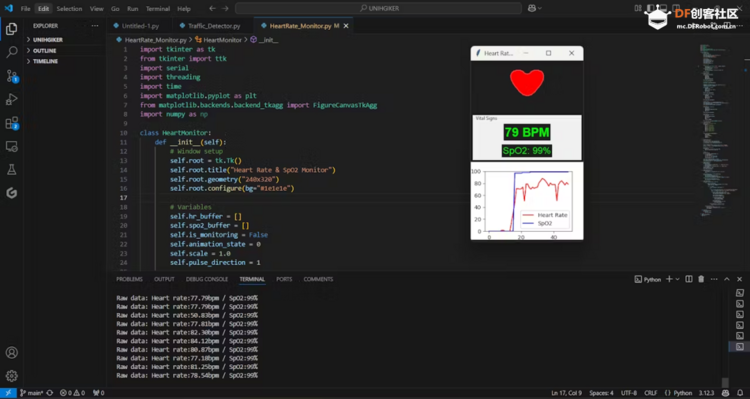

现在，用程序来解码和填充数据：

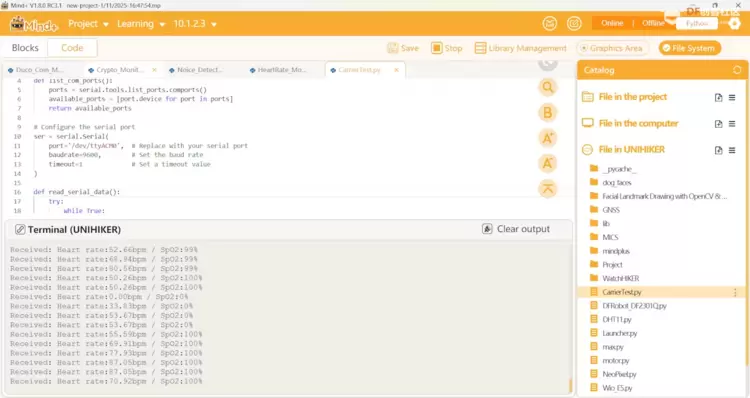

接下来，在Mind+中运行该脚本：

关于计步、路况查询、天气情况、空气质量检测、紧急联系人、一键录音、噪音检测，查看实时货币行情的功能实现过程，您可以访问DF创客社区，搜索“把行空板戴在手腕上？开源全部9个功能！” 了解更多详情。
