AI普及给嵌入式设计人员带来新挑战

Microchip Technology Inc.

触摸和手势业务部

副总监

Yann LeFaou

探讨了人工智能（AI）的普及给嵌入式设计人员带来的新挑战。在创建“边缘机器学习（ML）”应用时，设计人员必须确保其能有效运行，同时最大限度地降低处理器和存储开销，以及物联网（IoT）设备的功耗。

从监控和访问控制到智能工厂和预测性维护，基于机器学习（ML）模型构建的人工智能（AI）在工业物联网边缘处理应用中已变得无处不在。随着这种普及，支持AI的解决方案的构建已经变得“大众化”——从数据科学家的专业领域转为嵌入式系统设计人员也需要了解的领域。这种大众化带来的挑战在于，设计人员并不一定具备定义要解决的问题以及以最恰当方式捕获和组织数据的能力。此外，与消费类解决方案不同，工业AI实现的现有数据集很少，通常需要用户从头开始创建自己的数据集。

融入主流

AI已经融入主流，深度学习和机器学习（DL和ML）是我们现在习以为常的许多应用的背后力量，这些应用包括自然语言处理、计算机视觉、预测性维护和数据挖掘。早期的AI实现是基于云或服务器的，需要大量的处理能力和存储空间，以及AI/ML应用与边缘（终端）之间的高带宽连接。尽管生成式AI应用（如ChatGPT、DALL-E和Bard）仍然需要此类设置，但近年来已经出现了边缘处理的AI，即在数据捕获点实时处理数据。边缘处理极大减少了对云的依赖，使整体系统/应用更快、需要更少的功耗并且成本更低。许多人认为安全性得到了提高，但更准确地说，主要的安全重点从保护云与终端之间的通信转移到了使边缘设备更安全。

边缘的AI/ML可以在传统的嵌入式系统上实现，这些系统的设计人员可以使用强大的微处理器、图形处理单元和丰富的存储器器件，即类似于PC的资源。然而，越来越多的商业和工业物联网设备需要在边缘具备AI/ML功能，这些设备通常硬件资源有限，而且在许多情况下由电池供电。

在资源和功耗受限的硬件上运行的边缘AI/ML的潜力催生了“TinyML”这一术语。实际用例涵盖工业（如预测性维护）、楼宇自动化（环境监控）、建筑施工（监督人员安全）和安防等领域。

数据流

AI（及其子集ML）需要从数据捕获/收集到模型部署的工作流程（见图1）。对于TinyML而言，由于嵌入式系统资源有限，因此每个工作流程阶段的优化至关重要。

例如，TinyML的资源需求被认为是1 MHz到400 MHz的处理速度、2 KB到512 KB的RAM和32 KB到2 MB的存储空间（闪存）。此外，150 µW至23.5 mW的小功耗预算也常常带来挑战。

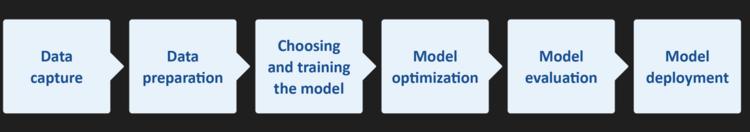

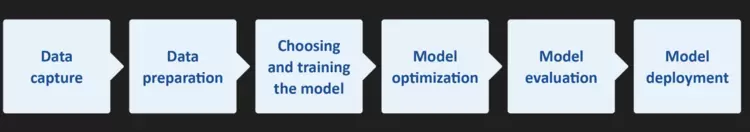

图1——上图为简化的AI工作流程。虽然图中未显示，但模型部署本身必须将数据反馈回流程中，甚至可能影响数据的收集。

此外，在将AI嵌入资源有限的嵌入式系统时，还有更重要的考虑因素或权衡。模型是系统行为的关键，但设计人员经常发现自己在模型质量/精度（影响系统可靠性/依赖性和性能，主要是运行速度和功耗）之间做出妥协。

另一个关键因素是决定使用哪种类型的AI/ML。通常有三种算法可供使用：监督学习、无监督学习和强化学习。

解决方案

即使是对AI和ML有良好理解的设计人员，可能也会在优化AI/ML工作流程的每个阶段并在模型精度与系统性能之间找到完美平衡方面遇到困难——那么缺乏以往经验的嵌入式设计人员如何应对这些挑战呢？

首先，重要的是不要忽视一个事实：如果模型小且AI任务仅限于解决简单问题，那么部署在资源有限的物联网设备上的模型将会更有效。

幸运的是，ML（特别是TinyML）进入嵌入式系统领域，带来了新的（或增强的）集成开发环境（IDE）、软件工具、架构和模型——其中许多都是开源的。例如，TensorFlow™Lite for Microcontrollers（TF Lite Micro）是一个面向ML和AI的免费开源软件库，它专为在只有几KB存储器的器件上实现ML而设计。此外，程序可以用开源和免费的Python语言编写。

关于IDE，Microchip的MPLAB®X就是此类环境的一个示例。该IDE可与公司的MPLAB ML一起使用，MPLAB ML是专门开发的MPLAB X插件，用于构建优化的AI物联网传感器识别代码。MPLAB ML由AutoML提供支持，可将AI ML工作流程的每一步完全自动化，无需重复、繁琐和耗时的模型构建。特征提取、训练、验证和测试确保满足单片机和微处理器存储器限制的优化模型，使开发人员能够快速在基于Microchip Arm® Cortex®的32位MCU或MPU上创建和部署ML解决方案。

流程优化

工作流程优化任务可以通过使用现成的数据集和模型来简化。例如，如果一个支持ML的物联网设备需要图像识别，从现有的标记静态图像和视频片段数据集开始进行模型训练（测试和评估）是合理的；需要注意的是，监督学习算法需要标记数据。

许多图像数据集已经存在于计算机视觉应用中。然而，由于它们是为基于PC、服务器或云的应用设计的，通常都很大。例如，ImageNet包含超过1400万张标注图像。

根据ML应用的不同，可能只需要少量子集；例如，有很多人但只有少量静物的图像。例如，如果在建筑工地使用支持ML的摄像头，当有不戴安全帽的人进入其视野时，它们可以立即发出报警。ML模型需要训练，但可能只需要少量戴或不戴安全帽的人的图像。然而，对于帽子类型，可能需要更大的数据集和足够的数据集范围，以考虑不同的光照条件等各种因素。

图1中第1步到第3步的内容分别是获得正确的实时（数据）输入和数据集、准备数据和训练模型。模型优化（第4步）通常是压缩，这有助于减少存储器需求（处理期间的RAM和用于存储的NVM）和处理延迟。

在处理方面，许多AI算法（如卷积神经网络（CNN））在处理复杂模型时会遇到困难。一种流行的压缩技术是剪枝（见图2），剪枝有四种类型：权重剪枝、单元/神经元剪枝和迭代剪枝。

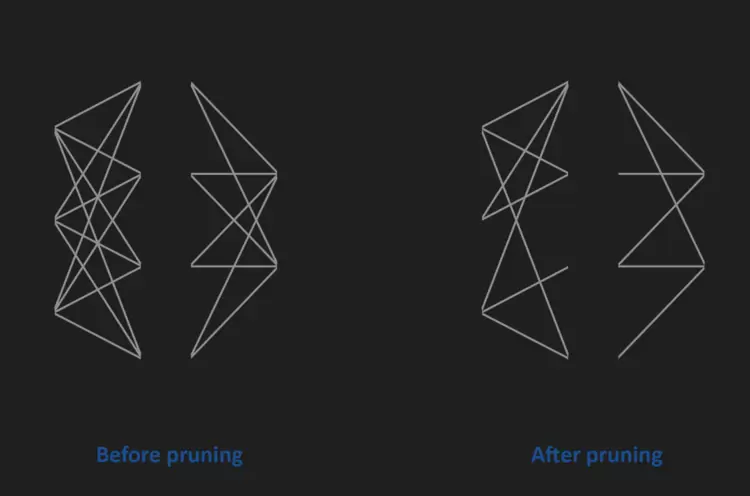

图2——剪枝减少了神经网络的密度。上图中，某些神经元之间的连接权重被设为零。但有时神经元也可以被剪掉（图中未显示）。

量化是另一种流行的压缩技术。量化是将高精度格式（如32位浮点（FP32））的数据转换为低精度格式（如8位整数（INT8））的过程。量化模型（见图3）的使用可以通过以下两种方式之一纳入机器训练。

·训练后量化涉及使用FP32格式的模型，当训练完成后，再进行量化以便部署。例如，可以使用标准TensorFlow在PC上进行初始模型训练和优化。然后模型可以进行量化，并通过TensorFlow Lite嵌入到物联网设备中。

·量化感知训练可仿真推断时量化，创建一个模型供下游工具用于生成量化模型。

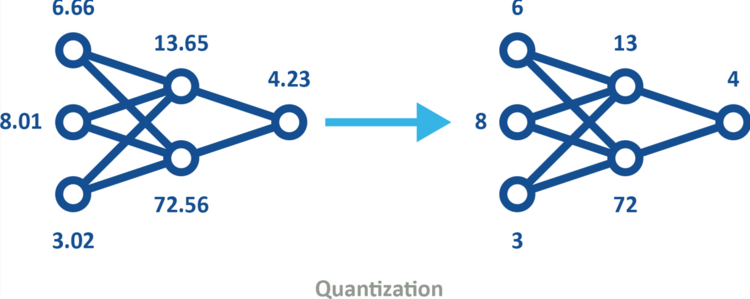

图3——量化模型使用低精度，从而减少存储器和存储需求并提高能源效率，同时仍保留相同的形状。

虽然量化很有用，但不应过度使用，因为它类似于通过使用较少的位表示颜色和/或使用较少的像素来压缩数字图像——即，会存在一个图像变得难以解释的点。

总结

正如我们在开头所提到的，AI现在已经深深融入嵌入式系统领域。然而，这种大众化意味着以前不需要了解AI和ML的设计工程师正面临将AI解决方案实现到其设计中的挑战。

尽管创建ML应用并充分利用有限硬件资源的挑战可能令人望而却步，但这对经验丰富的嵌入式系统设计人员来说并不是一个新挑战。好消息是，工程社区内有丰富的信息（和培训），以及像MPLAB X这样的IDE、MPLAB ML这样的模型构建工具以及各种开源数据集和模型。这种生态系统可帮助不同理解水平的工程师快速完成现在可以在16位甚至8位单片机上实现的AL和ML解决方案。
