十年磨一剑：是德科技推出N5186A MXG矢量信号发生器，一站式解决方案满足用户期待

近几年，智能网联汽车、卫星通信、无线通信、移动设备等领域的发展日新月异，应用的发展对技术的要求也更高，使用MIMO、波束成形、多路复用等复杂的调制方案实现更高的数据传输，以最大程度地提高数据吞吐量。简言之，新的应用带来新的需求，新的需求推动了技术不断向前发展。

当然，新的要求也需要新的测试工具。日前，是德科技推出一款设计紧凑的全新四通道矢量信号发生器-N5186A MXG。“是德科技作为测试测量领域的领先企业，一直紧跟技术的发展和市场的需求，随时推出满足市场需要的解决方案。”是德科技大中华区射频微波产品市场经理刘斌在接受媒体采访时说。

是德科技大中华区射频微波产品市场经理刘斌

十年磨一剑

距离N5182B MXG矢量信号发生器的面世已经过去十年，所谓十年磨一剑，作为是德科技中端信号发生器系列家族中的一员，N5186A MXG矢量信号发生器经过多年潜心打磨，成为N5182B MXG的全新替代，在频率、带宽方面都有了显著提升。

据了解，新款N5182B MXG借鉴了是德科技M9484C VXG高性能矢量信号发生器的核心技术和突破性创新，将VXG的优势特性延伸到了中端应用。据悉，是德科技在5G、6G研发、宽带卫星通讯等应用领域的诸多客户，就得益于M9484C VXG的助力，加速了新产品推向市场的速度。如今，为了满足5G、6G研究、WiFi6甚至WiFi7的复杂信号测试要求，是德科技又借鉴M9484C VXG一些核心技术和获得专利的关键创新，推出了一款设计紧凑的全新四通道矢量信号发生器，N5186A MXG矢量信号发生器。

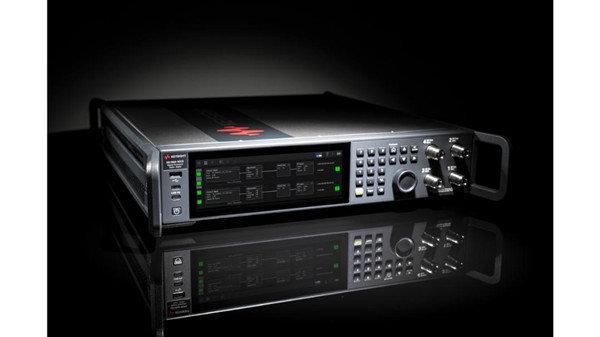

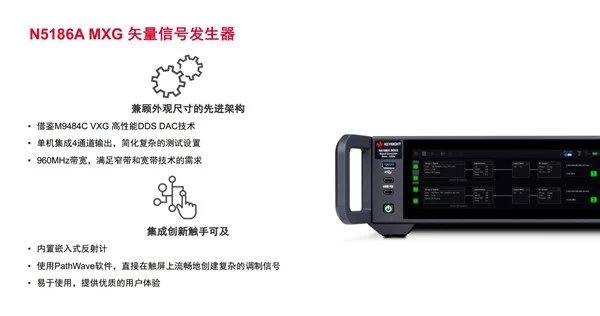

全新的N5186A MXG矢量信号发生器采用了基于DDS技术的DAC设计，尽管外观尺寸非常小巧只有2U机箱的高度，但性能表现却非常出色，这款发信号发生器的频率可以高达8.5 GHz， 每个通道的调制带宽可以达到960MHz，适用于WiFi、5G、6G等热门应用领域的新技术和产品研发。同时，N5186A MXG本身具有很多创新的技术和亮点，简而言之可以概括为紧凑的设计、融合的功能和优异的性能三大优势特性，能够为用户提供更具性价比的测试手段和工具。

紧凑的设计

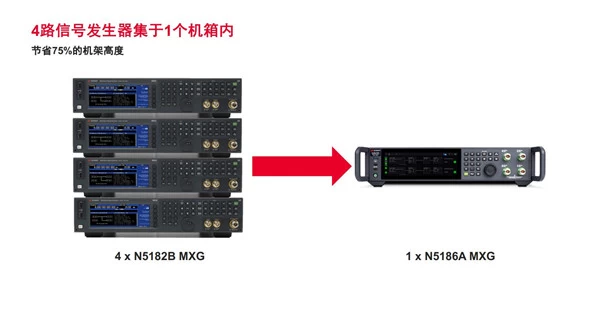

N5186A MXG矢量信号发生器在一个单独的2U机箱内，集成了4路信号发生器，可同时提供多达4路的信号输出，这在过往是需要四台射频信号源才能产生的信号。更加值得一提的是，相比过去只提供一路单通道信号输出的N5182BMXG而言，N5186A MXG节省了75%的机架高度。并且，N5186A MXG的信号输出频率最高可达8.5 GHz。

与此同时，N5186A MXG矢量信号发生器还集成了宽带信号生成功能，四路信号产生的每个通道都可以提供960MHz的调制带宽。同时每台仪器在出厂时都对每一路的频点、功率，包括衰减器的状态进行了校准。凭借四通道宽带信号的产生，可提供信号聚合功能。用户通过四通道基带信号的聚合，可以产生一个带内或者带外更宽带宽的信号，这样对于模拟复杂电子环境和场景非常有用。

当然，一流的品质和全新的界面也使得信号发生器的操作变得更加简洁，大幅缩短了用户执行测试的时间，进而显著提升了用户的体验感。据介绍，N5186A MXG矢量信号发生器采用了全新的PathWaveSignal Generation和Signal Studio图形化用户界面，在设计方面现代感十足且非常直观，也便于用户进行仪表的设置以及无缝切换信号。这款新矢量信号发生器的每个通道都采用了新的光环照明指示，从而避免了在拥挤界面环境中的误操作；此外，它还拥有符合人体工程学的高品质设计。与上一代N5182BMXG矢量信号发生器相比，新款信号发生器的触控显示屏尺寸增大了20%，且分辨率更高、旋钮设计更平滑、操作更舒适。

融合的功能

众所周知，一般情况下，在信号仪器的信号源输出时，如果不与用户待测件相连接，可以保证信号的精准输出，但是如果跟用户的待测件相连时，由于用户的待测设备可能有不同的阻抗，因此会产生失配。

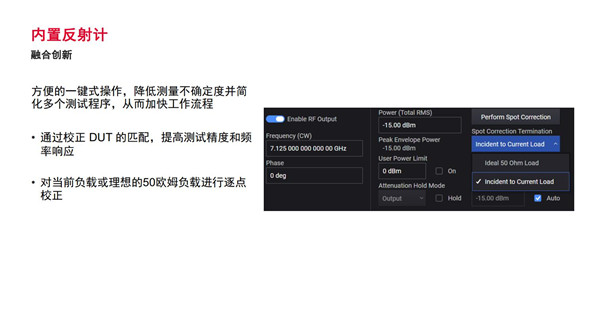

N5186A MXG矢量信号发生器内置了反射计，可以对到达用户待测件的信号进行校准，使得信号源到达用户待测件的信号值非常精准。目前反射计可提供两种校准方式：一是针对待测件的实际负载来直接进行校准；二是通过添加一个标准的50欧姆匹配负载来进行逐点的校准。

过去对待测件进行匹配校准时，通常需要高性能网络分析仪，进而对于整个连接，包括匹配的网络进行逐点的测试，以及参数的调整等。同时，可能还需要隔离器进行适配的连接，但这些操作会产生功率损耗，这对到达待测件的信号实际影响很大，最关键是这种校准方式要逐点、逐个衰减器状态做校准，所以非常耗时，需要长达几个小时，甚至更长时间。

N5186A MXG矢量信号发生器可以通过一键式操作，快速完成信号匹配校准。这是因为是德科技在仪表内部内置了一个接收机，同时其具备是德科技自动校准的程序，所以当单键设置好后，在几分钟内就可以完成信号匹配的校准，进而大幅缩短仪器设置的时间，进而提高整个测试的效率，同时提高输出信号的质量。

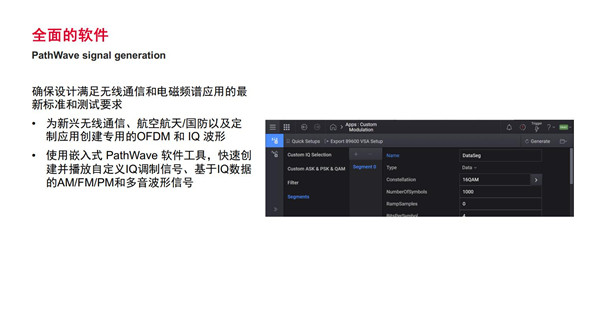

目前是德科技提供两类信号生成工具：一类是在仪表里边内置的PathWaveSignal Generation信号生成软件工具。借助该软件工具，用户可以非常直观地选择其所需信号的制式和设置的参数，进而逐步完成整个信号产生的过程，也可以根据自身需要非常便捷地进行信号切换。另一类是基于PC端的Signal Studio信号生成软件工具，根据实际操作的场景和应用的不同，用户可以在电脑上进行软件的设置选择。

此次N5186A MXG矢量信号发生器内置了是德科技全新的PathWaveSignal Generation和Signal Studio信号生成软件，可快速创建并播放自定义I/Q调制信号、基于I/Q数据的AM/FM/PM和多音波形信号，还可为新兴无线通信、航空航天以及定制应用创建专用的OFDM和IQ波形，达到确保设计满足无线通信和电磁频谱应用的最新标准和测试要求的目的。

优异的性能

除了具有全新的设计和更人性化、更便捷的操作外，对于信号生成工具，用户更关心的是硬性指标。全新的N5186A MXG矢量信号发生器传承了是德科技在测试仪表领域里高精尖的技术特性，无论是从其信号的保真度，还是从这款仪器本身信号相噪的性能以及调制质量来讲，N5186A MXG矢量信号发生器堪称同档仪表里面性能更佳的产品。

传统上，信号发生器通过模拟I/Q调制器进行基带信号的调制，然后再进行上变频后实现信号输出。但是在这个过程中，I/Q调制器不可避免地会对整个信号造成影响。而N5186A MXG矢量信号发生器所产生的信号能够实现高保真度，实际上得益于其内部体系的架构，主要是由于采用了全新的数字化DDS技术，可以实现信号调制和上变频而无需模拟IQ调制器，从而大幅提升了整个信号的纯净度。

在信号的相噪方面，N5186A MXG矢量信号发生器传承了是德科技信号发生器一贯纯相噪的特点，具有增强的相位噪声，有助于提高整体信号质量。

此外，许多新的调制方式对信号的误差矢量幅度（EVM）和邻道功率比（ACPR）要求非常高。与早期的N5182B MXG矢量信号发生器相比，新款N5186A MXG矢量信号发生器在误差矢量幅度（EVM）和邻道功率比（ACPR）等方面性能大幅提高，不仅能够提高调制质量、降低失真，还能实现元器件和接收机的准确表征。可以说，N5186A MXG矢量信号发生器对于当前的通讯系统而言，是一个非常好的激励工具。

“N5186A MXG矢量信号发生器在性能和易用性方面实现了飞跃，能够为设计和测试工程师带来便利，是商业通信和航空航天等广泛应用的理想解决方案。这套易于使用的一站式解决方案将为用户提供卓越的性能，满足用户的期待。”刘斌总结道。
