柯尼卡美能达成像式解决方案攻克显示检测痛点

全球领先的光学与显示、色彩测量技术方案供应商——柯尼卡美能达(中国)投资有限公司(以下简称“柯尼卡美能达”)旗下光学仪器部门的成员瑞淀光学(以下简称“瑞淀”)持续为多行业客户提供成像式解决方案,并广泛应用于照明和显示产品的光测量等领域。

其中,瑞淀成像亮度计和色度计可通过科学级的相机系统搭配光学滤色片,复制人眼对光的感应,从200万到6100万像素的科学级传感器,满足不同客户及应用场景的需求。除了可以搭配传统的光学镜头之外,瑞淀的成像式亮度计和色度计,还可以搭配特殊的光学镜头来满足不同行业、不同应用的测试需求,如锥光镜头、AR/VR镜头,显微镜头,近红外镜头。

成像系统搭配锥光镜头的可视角测量解决方案

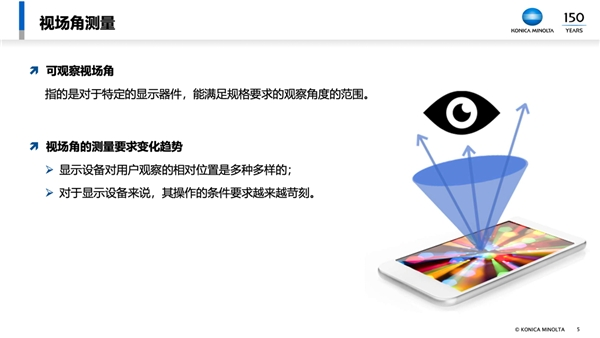

所谓“视场角”,指的是对于特定显示器件,可满足规格要求的观察角度的范围。随着显示已越来越多出现在人们的生活场景中,显示器的质量直接影响到使用人对设备的感知质量,所以需要对视角场进行测量。此外,显示设备对用户观察的相对位置是多种多样的,因此需要通过不同角度进行测量检测。

而锥光镜头解决方案,是一种快速、准确且低成本的显示器视角性能测量解决方案。区别于传统镜头是将不同位置的光传递到图像传感器的不同位置,锥光镜头则是利用傅里叶光学技术,将不同角度的光转化为侧向分布的平行光线,传递到相机图像传感器上的不同位置。

锥光镜头解决方案五大优势

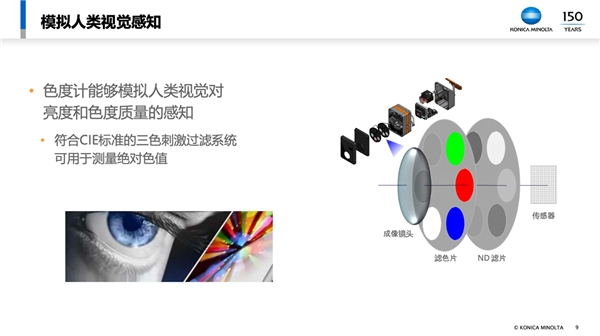

首先,锥光镜头解决方案可实现视角数据与人眼感知相关联,通过瑞淀成像色度计和亮度计,匹配CIE三色刺激曲线的滤色片,在测试的时候获得准确的亮色度绝对值,由此可以模拟人眼对光和颜色的感知。

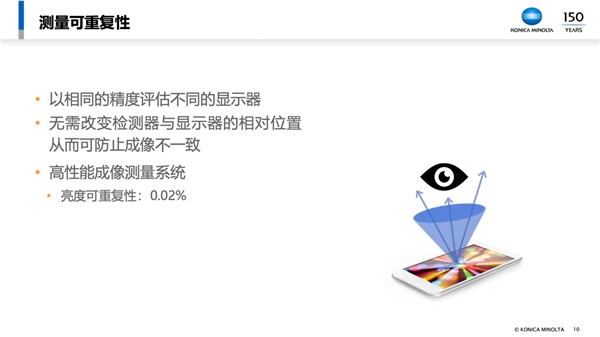

第二,锥光镜头可以保证测量不同显示器间都具有相同的评估精度。在测试时,无需改变检测器与显示器的相对位置,避免成像不一致。此外成像系统的高性能,确保亮度重复性在0.02%。

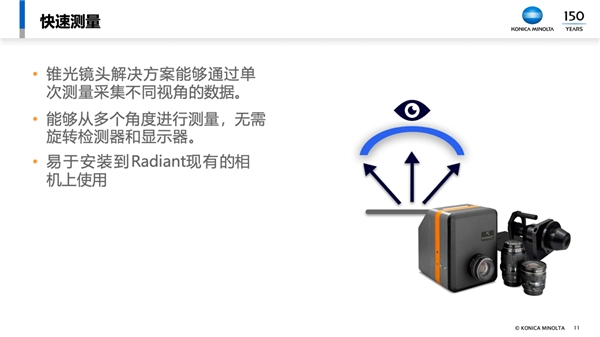

第三,锥光镜头解决方案能通过单次测量采集不同视角的数据,可以从多个角度进行测量能够从多个角度进行测量,无需旋转检测器和显示器。锥光镜头易于安装在瑞淀现有的相机上使用,可以实现快速测量。

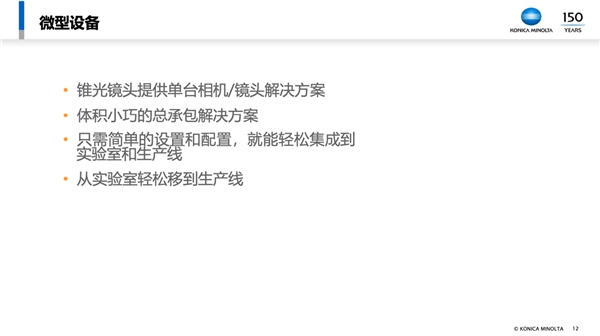

第四,锥光镜头解决方案可降低测量的成本与复杂度。锥光镜头提供的是一个单台相机加镜头的解决方案,是一种体积小巧的总承包解决方案,只需要简单的设置和配置,就能够轻松集成到实验室和生产线上。整套方案也可轻松地从实验室转移到生产线上,方便用户进行体系溯源和使用。

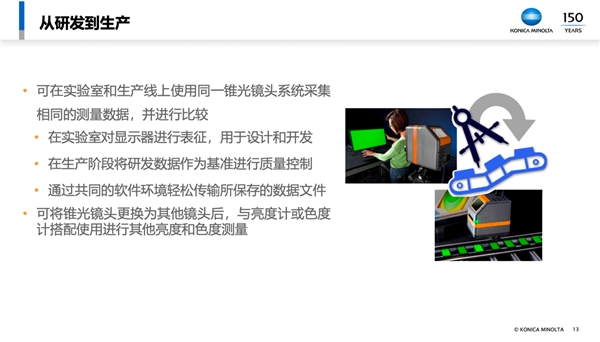

第五,锥光镜头解决方案能运用来自研发阶段的基准数据,进而在生产阶段对显示器的质量进行评估。在实验室和生产线上,通过同一种锥光镜头系统采集测量数据并进行比较,用户可在实验室中使用锥光镜头对显示器进行表征,用于设计和开发;在生产阶段,用户则可以将研发数据作为基准进行质量控制;瑞淀还提供了相同的软件环境,方便用户轻松传输所保存的数据文件。此外,如果用户有其他应用测试需求,也可以便捷地将锥光镜头更换为其他镜头后,与成像亮度计或者色度计搭配使用,进行其他亮度和色度的测量。

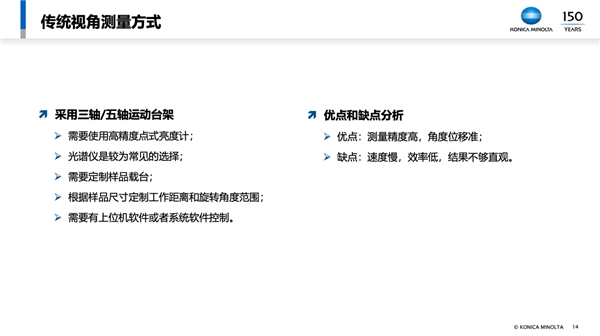

传统的可视角测量方案多是采用三轴或者五轴运动台架,缺点也较为明显,需要逐个角度测量,导致其速度十分缓慢,效率比较低下,且角度特性的结果也不够直观。而瑞淀光学系统采用了锥光镜头解决方案,锥光镜头可安装到瑞淀成像色度计或者亮度计上,可以同时测量环形360°切面±70°的所有角度,每个传感器像素的角度分辨率约为0.05°;工作距离位3mm,单次采样面积为11mm直径的圆形,快速高效。单次测量就可以获得全部数据,而无需旋转仪器和镜头,也不需要旋转被测样品。

显示技术在消费性电子产品、汽车制造等众多行业的应用持续增长。未来,柯尼卡美能达将一如既往地通过提供专业、高附加值的计量计测仪器与解决方案,为行业用户赋能,持续推动市场发展,积极创造商业新价值!
