意法半导体的STM32产品线，推动实时物联网设备创新

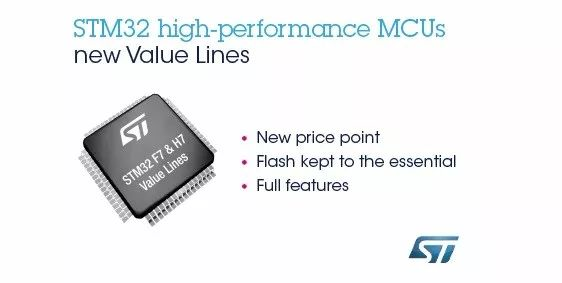

中国，2018年7月 ——作为意法半导体的STM32 *产品家族最新成员，STM32F7x0和H7x0超值系列(Value Lines) 微控制器（MCU） 将为开发人员提供更高的灵活性。该系列产品适用于开发价格亲民、以性能为导向的实时物联网设备应用系统，同时不会影响目标应用的功能或网络安全性。 意法半导体全新高性能及超高性能的STM32超值产品线，推动实时物联网设备创新。

这些新产品线精简了嵌入式闪存功能，只保留最基本的重要配置，但仍然可以在片上安全运行安全启动代码、敏感代码和实时例程，发挥出嵌入式闪存访存时间比外部闪存快25倍有余的优势(在缓存失效情况下)。在必要时，设计人员可以通过下面两种途径扩展应用系统，第一种方法是增装一个片外串行或并行（最多32位）存储器，发挥片上各种外部接口和就地执行（XiP）功能的优势。第二种方法是把应用代码移植到引脚兼容的STM32F7或STM32H7系列，这两个系列内置最高2Mbyte的闪存和1Mbyte的RAM，支持相同的生态系统和好用的开发工具。

新超值产品线保留了STM32F7和STM32H7的强大功能，例如，最先进的外设、硬件加速器，以及采用超高速内部总线、短中断延迟、快速启动（~1ms）等技术的实时架构。灵活的功耗模式、门控电源域和片上电源管理技术可简化设计，降低物料清单成本，让新微控制器保持高能效。

在一个安全的高能效架构内，新超值微控制器CoreMark?性能测试获得2020分，使其成为医疗、工业、消费等应用领域物联网创新的切入点。由于最高工作结温达到125°C，即使环境温度升高，处理器内核和外设的性能仍能发挥到极致。

入门级的STM32F730集成意法半导体独有的执行闪存内代码零等待周期的ART Accelerator?存储器加速技术，在216MHz运行频率时，CoreMark基准测取得1082分。外设接口包括加密硬件加速器、一个带PHY的USB 2.0高速端口、一个CAN接口。片上存储器包括64KB的闪存；用于高性能访问内部或外部存储器的8KByte指令和8KByte数据缓存；256KB系统RAM；用于执行最关键例程和数据的16kB + 64KB TCM（紧密耦合存储器）。

STM32F750增加一个集成意法半导体独有的Chrom-ART?图形加速器的TFT-LCD显示控制器。片上功能包括哈希算法硬件加速器；两个CAN接口；以太网MAC控制器；摄像头接口；两个带全速PHY的USB 2.0接口；64K字节闪存；4Kbyte指令缓存；4Kbyte数据缓存；320KB系统RAM；6kB + 64KB TCM。

高端的STM32H750在400MHz时CoreMark测试取得2020分，并在TFT控制器和Chrom-ART加速器内增加了硬件JPEG编码器/解码器，以实现更快的GUI图形处理性能。外设接口包括一个CANFD端口；内置时间触发功能和同类最好的运算放大器的附加CANFD端口；运行速率高达3.6Msample / s 的16位ADC。片上存储器包括 128KB闪存、16KB指令缓存、16KB数据缓存、864KB系统RAM和64kB + 128KB TCM，都具有ECC（纠错码）功能，用于安全执行内部或外部存储器内的代码。

STM32F730、STM32F750和STM32H750超值系列微控制器已正式投产，采用64引脚到240引脚的各种LQFP和BGA封装。
